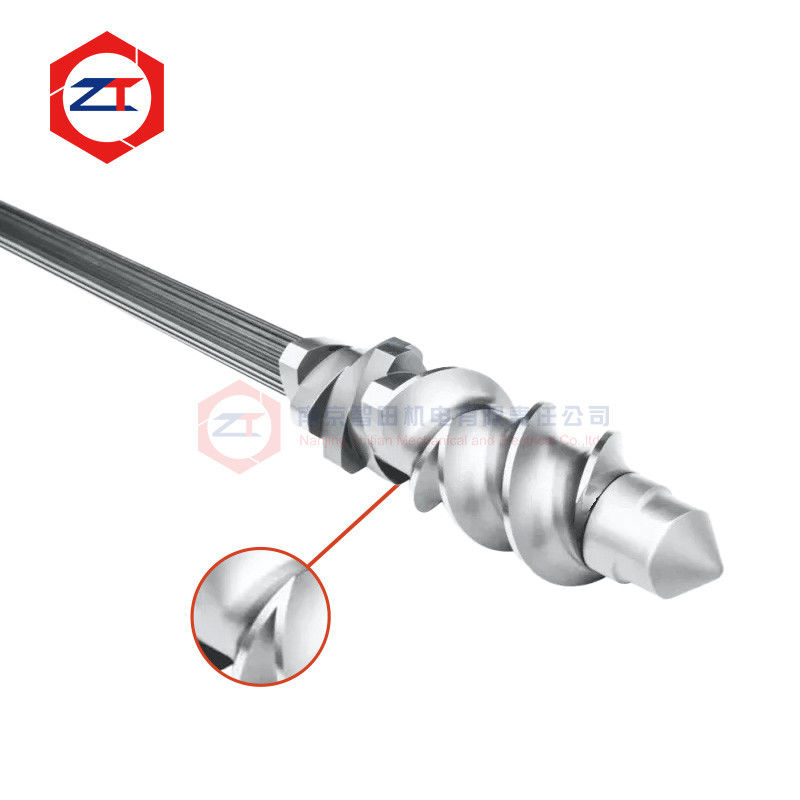

شفت اکسترودر دو پیچ تست شده با اولتراسونیک برای انتقال گشتاور قابل اعتماد

شفت اکسترودر دو پیچ تست شده با اولتراسونیک برای انتقال گشتاور قابل اعتماد

الفشفت اکسترودر دو پیچتحت بار پیچشی پیوسته عمل می کند در حالی که گشتاور گیربکس را به هر عنصر پیچ نصب شده در امتداد شفت منتقل می کند. به همین دلیل، دقت ابعادی به تنهایی هنگام ارزیابی شفت جایگزین کافی نیست.

سطح خارجی ممکن است به درستی ماشینکاری شود، اما خود ماده نیز باید برای بارگذاری طولانی مدت مناسب باشد.

بنابراین این شفت حول دو الزام قرار می گیرد:جایگزینی دقیق OEM و بازرسی کیفیت مواد داخلی. تشخیص عیب اولتراسونیک به عنوان یک روش تست غیر مخرب برای کمک به شناسایی ناپیوستگی‌های داخلی استفاده می‌شود که تنها با بازرسی بصری یا ابعادی قابل ارزیابی نیستند.

پیکربندی‌های فعلی شامل گزینه‌های مواد WR15E، WR30 و 40CrNiMo، ساختار شفت جامد، طول قابل تنظیم و طرح‌های با یا بدون خنک‌کننده هستند.

چرا شفت اکسترودر را با تست اولتراسونیک بازرسی کنید؟

یک شفت می تواند بازرسی ابعاد خارجی را انجام دهد در حالی که هنوز نیاز به تأیید اضافی از وضعیت مواد دارد.

بازرسی ابعادی به سوالاتی مانند:

آیا اسپلاین درست است؟ آیا قطر در حد تحمل است؟ آیا طول شفت درست است؟ آیا رابط ها با ماشین موجود مطابقت دارند؟

تست اولتراسونیک به یک سوال متفاوت پاسخ می دهد:

آیا شواهدی از ناپیوستگی داخلی در مواد بازرسی شده وجود دارد؟

این دو بازرسی را نباید با هم اشتباه گرفت.

برای قطعه ای که به طور مکرر گشتاور را در طول اکستروژن حمل می کند، شرایط مواد و دقت ماشین کاری هر دو مهم هستند. تشخیص عیب اولتراسونیک یک مرحله کنترل کیفیت دیگر را قبل از اینکه شفت وارد سرویس شود اضافه می کند. جایگزین بازرسی ابعادی، کنترل عملیات حرارتی یا انتخاب صحیح گیربکس و فرآیند نمی شود.

انتقال گشتاور قابل اعتماد با طراحی کامل شفت شروع می شود

شفت گشتاور را از خروجی گیربکس به مجموعه پیچ مدولار منتقل می کند.

قابلیت اطمینان عملیاتی آن به چیزی بیشتر از مقاومت مواد بستگی دارد. عوامل مهم عبارتند از:

• گشتاور واقعی منتقل شده
• قطر شفت
• نمایه اسپلاین و هندسه بخش
• سرعت پیچ
• بار عملیاتی مداوم
• نوسان گشتاور در حین پردازش
• پیکربندی عنصر پیچ
• سابقه شکست موجود

اگر شفت قبلا شکسته، پیچ خورده یا آسیب شدیدی به اسپلاین وارد شده باشد، بازتولید فقط ابعاد اصلی ممکن است کافی نباشد. شرایط عملیاتی نیز باید بررسی شود تا مشخص شود که آیا اضافه بار، سایش، تراز یا عوامل مکانیکی دیگری در خرابی نقش داشته است یا خیر.

انتخاب مواد با توجه به بار عملیاتی

محصول فعلی گزینه های مواد از جملهWR15E، WR30 و 40CrNiMo.

ماده باید با توجه به اندازه واقعی شفت، نیاز گشتاور و شرایط اکستروژن انتخاب شود و نه تنها با نام ماده.

به عنوان مثال، یک خط اکستروژن بزرگتر که ترکیبات بسیار پر را پردازش می کند، ممکن است شفت را در معرض شرایط بارگذاری متفاوت از یک ماشین کوچکتر که یک فرمول پلیمری نسبتاً پایدار دارد، قرار دهد.

بنابراین انتخاب مواد باید همراه با سیستم انتقال کامل در نظر گرفته شود:

خروجی گیربکس ← شفت ← اتصال اسپلاین ← عناصر پیچ → بار فرآیند

این به جلوگیری از تلقی شفت به عنوان یک قطعه یدکی ایزوله کمک می کند.

تعویض OEM به بیش از مطابقت با طول کلی نیاز دارد

برای یکشفت اکسترودر دو پیچ جایگزین OEMطول کلی و قطر اسمی فقط ابعاد اصلی هستند.

شفت جایگزین نیز باید مطابقت داشته باشد:

مشخصات اسپلاین ← ابعاد اسپلاین ← موقعیت قرارگیری عنصر پیچ ← اتصال سمت جعبه دنده ← ساختار قفل جلویی ← آرایش خنک کننده

محصول فعلی از طول و ساخت سفارشی با یا بدون خنک کننده پشتیبانی می کند و به شفت اجازه می دهد تا با پیکربندی های مختلف ماشین اکستروژن موجود سازگار شود.

اگر نقشه اصلی در دسترس نباشد، می توان شفت موجود یا عناصر پیچ منطبق را اندازه گیری کرد.

با این حال، ابتدا باید سایش شناسایی شود. کپی کردن مستقیم یک اسپلاین قدیمی که قبلاً مواد را از دست داده است ممکن است باعث ایجاد فاصله بیش از حد در قطعه جدید شود.

تست اولتراسونیک و بازرسی ابعادی اهداف مختلفی را ارائه می دهد

یک فرآیند بازرسی شفت قابل اعتماد باید هم یکپارچگی مواد و هم هندسه را در نظر بگیرد.

تشخیص نقص اولتراسونیک

تست اولتراسونیک برای بازرسی داخلی مواد بدون برش قطعه استفاده می شود. هدف آن کمک به شناسایی نشانه های داخلی قابل گزارش مطابق با روش بازرسی قابل اجرا است.

بازرسی ابعادی

بازرسی ابعادی هندسه مورد نیاز برای مونتاژ را تأیید می کند، از جمله ابعاد اسپلاین، قطر شفت، سطوح موقعیت یابی و رابط های انتهایی.

تایید Spline Fit

شفت همچنین باید به درستی با عناصر پیچ نصب شده روی آن مطابقت داشته باشد. فاصله بیش از حد ممکن است به حرکت های مکرر و سایش رابط کمک کند، در حالی که تناسب بیش از حد محکم می تواند مشکلات مونتاژ را ایجاد کند.

این بررسی ها با هم، اطلاعات مفیدتری را نسبت به توصیف ساده شفت به عنوان "دقت بالا" ارائه می دهند.

چه زمانی باید شفت موجود برای جایگزینی ارزیابی شود؟

هنگامی که مشتریان مشکلاتی از قبیل:

• سایش مکرر اسپلاین
• شل شدن عناصر پیچ روی شفت
• پیچش شفت یا تغییر شکل دائمی
• شکستگی شفت
• مشکل در نصب عناصر پیچ جایگزین
• سایش قابل مشاهده در سطوح انتقال دهنده گشتاور
• شفت منسوخ شده ای که دیگر نمی توان آن را از تامین کننده اصلی تهیه کرد

در صورت امکان قبل از تعویض باید علت را شناسایی کرد.

به عنوان مثال، یک شفت جایگزین قوی تر به تنهایی سیستمی را که به طور مکرر فراتر از محدوده گشتاور مناسب کار می کند، اصلاح نمی کند.

عناصر شفت و پیچ را با هم بررسی کنید

عناصر شفت و پیچ یک رابط انتقال گشتاور را تشکیل می دهند.

اگر اسپلاین شافت خارجی فرسوده شده باشد، نصب المان های پیچی جدید همچنان ممکن است منجر به فاصله بیش از حد شود.

به همین ترتیب، اگر اسپلین داخلی عناصر پیچ موجود به شدت ساییده شود، نصب شفت جدید ممکن است تناسب مورد نظر را بازگرداند.

بنابراین برای پروژه های جایگزین، ارزیابی موارد زیر مفید است:

وضعیت اسپلاین شفت + وضعیت اسپلاین عنصر پیچ + تناسب مونتاژ واقعی

این به تعیین اینکه آیا شفت، عناصر پیچ یا هر دو باید تعویض شوند کمک می کند.

چه اطلاعاتی برای ارزیابی مورد نیاز است؟

برای شروع یکشفت اکسترودر تست اولتراسونیکبررسی جایگزین، ارائه کنید:

1. مدل اکسترودر
2. نقشه یا نمونه شفت موجود
3. طول شفت و ابعاد اصلی
4. اطلاعات اسپلاین یا عنصر پیچ مطابق
5. اطلاعات گیربکس یا موتور
6. خرابی یا وضعیت سایش فعلی

اگر نقشه ای در دسترس نباشد، می توان از عکس ها و شفت موجود برای تعیین اینکه کدام ابعاد نیاز به اندازه گیری دارد استفاده کرد.

سوالات متداول

چرا از تست اولتراسونیک بر روی شفت اکسترودر استفاده می شود؟

این یک روش غیر مخرب برای بررسی شرایط مواد داخلی ارائه می دهد. این به جای جایگزینی، تکمیل کننده بازرسی ابعادی و سطحی است.

آیا آزمایش اولتراسونیک تضمین می کند که یک شفت هرگز خراب نمی شود؟

خیر. قابلیت اطمینان شفت همچنین به مواد، عملیات حرارتی، هندسه، گشتاور واقعی، بار عملیاتی، تراز و سایر شرایط خدمات بستگی دارد.

آیا می توان یک شفت منسوخ بدون نقشه اصلی تولید کرد؟

بله. جایگزینی را می توان از روی شفت موجود، عناصر پیچ منطبق و واسط ماشین اندازه گیری شده ارزیابی کرد، اما ابعاد فرسوده ابتدا باید شناسایی شوند.

آیا می توان طول شفت و ساختار خنک کننده را سفارشی کرد؟

بله. محصول فعلی از طول و تنظیمات قابل تنظیم با یا بدون خنک کننده پشتیبانی می کند.

درخواست تعویض شفت و بررسی بازرسی

اگر شفت موجود شما شکسته، پیچ خورده است، سایش اسپلاین ایجاد شده است یا دیگر نمی توان آن را تهیه کرد، برای ما ارسال کنیدنقشه یا نمونه شفت، مدل اکسترودر، اطلاعات اسپلاین و وضعیت خرابی فعلی.

ما می توانیم ابعاد جایگزینی، الزامات عملیاتی و نیازهای بازرسی را قبل از ساخت ارزیابی کنیم.

اطلاعات شفت خود را برای بررسی تعویض OEM و بازرسی اولتراسونیک ارسال کنید
