71 میلی‌متری شفت اکسترودر دو پیچ برای جایگزینی OEM کلاس 75

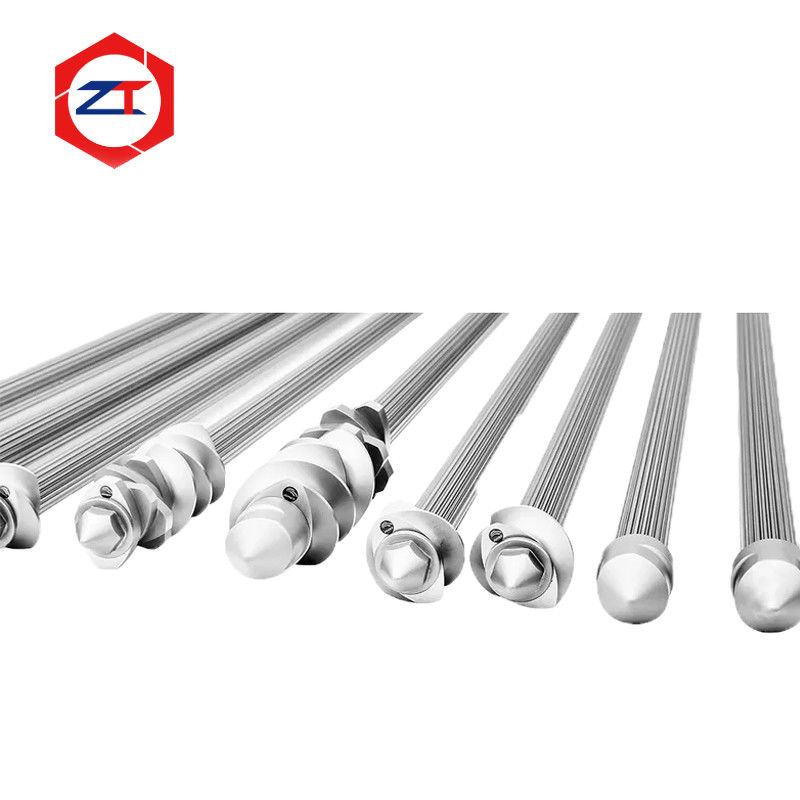

شفت اکسترودر دو پیچ 71 میلی‌متری برای جایگزینی OEM کلاس 75

هنگامی که شفت در یک خط اکستروژن موجود کلاس 75 فرسوده، تاب خورده یا آسیب دیده است، یافتن جایگزین صرفاً به معنای سفارش شفت دیگری با قطر اسمی یکسان نیست.

این شفت اکسترودر دو پیچ 71 میلی‌متری برای جایگزینی OEM سیستم‌های اکستروژن دو پیچ هم‌چرخش کلاس 75 طراحی شده است که در آن شفت جدید باید همچنان با المان‌های پیچ مشتری، اتصال گیربکس و ساختار قفل‌کننده موجود کار کند.

محصول فعلی بر اساس سیستم پیچ 71 میلی‌متری است و از گزینه‌های مواد شامل 40CrNiMo، WR15E و WR30 پشتیبانی می‌کند، همراه با پیکربندی‌ها و طرح‌های شفت سفارشی با یا بدون خنک‌کننده.

هدف جایگزینی ساده است:

تطابق دقیق با دستگاه موجود بدون بازتولید سایش موجود در شفت قدیمی.

شفت جایگزین 71 میلی‌متری چه مشکلاتی را حل می‌کند؟

خطوط اکستروژن قدیمی حتی زمانی که یافتن قطعات انتقال مکانیکی دشوار می‌شود، همچنان می‌توانند از نظر مکانیکی کارآمد باشند.

مشکلات معمول مشتری شامل موارد زیر است:

• سایش شفت اصلی یا آسیب ناخنک
• تاب خوردگی یا شکستگی شفت
• افزایش فاصله بین شفت و المان‌های پیچ
• دشواری در تهیه قطعات یدکی اصلی
• زمان تحویل طولانی برای قطعات جایگزین
• عدم تناسب صحیح المان‌های پیچ جدید با شفت قدیمی
• نقشه‌های اصلی گمشده یا ناقص

در این شرایط، شفت جایگزین باید به عنوان بخشی از مجموعه پیچ کامل ارزیابی شود نه به عنوان یک میله فولادی مجزا.

طراحی شده برای مجموعه‌های المان پیچ 71 میلی‌متری موجود

یک مجموعه دو پیچ ماژولار شامل چندین المان انتقال، بلوک‌های خمیرسازی و المان‌های اختلاط است که در طول شفت نصب شده‌اند.

برای یک شفت اکسترودر جایگزین OEM، شفت جدید باید با المان‌های پیچی که همچنان استفاده خواهند شد سازگار باشد.

ابعاد حیاتی شامل موارد زیر است:

پروفیل ناخنک → ابعاد ناخنک → قطر شفت → موقعیت المان → طول کلی → رابط قفل‌کننده انتهایی

شفت که فقط کمی در هندسه ناخنک یا ابعاد موقعیت‌یابی متفاوت است، می‌تواند مشکلاتی را در طول مونتاژ ایجاد کند.

بنابراین، هدف صرفاً دستیابی به اندازه اسمی 71 میلی‌متری دستگاه نیست. رابط کامل بین شفت و المان‌های پیچ باید به دقت بازتولید شود.

جایگزینی OEM بیش از کپی کردن شفت قدیمی نیاز دارد

یک شفت قدیمی می‌تواند به عنوان مرجع اندازه‌گیری مفید باشد، اما نباید به طور خودکار به عنوان استاندارد طراحی اصلی تلقی شود.

پس از سال‌ها کار، ناخنک ممکن است قبلاً مواد خود را از دست داده باشد. سطوح انتقال گشتاور ممکن است سایش موضعی نشان دهند و شفت ممکن است دچار تغییر شکل شده باشد.

اگر این ابعاد فرسوده مستقیماً کپی شوند، شفت جدید ممکن است فاصله مونتاژ بیش از حد را بازتولید کند.

برای پروژه‌های جایگزینی، ابتدا باید قطعه موجود ارزیابی شود تا تمایز داده شود:

ابعاد عملکردی اصلی از سایش خدماتی.

در صورت موجود بودن نقشه‌ها، می‌توان آن‌ها را با شفت استفاده شده مقایسه کرد. اگر نقشه‌ها در دسترس نباشند، می‌توان شفت و المان‌های پیچ مطابق را با هم اندازه‌گیری کرد.

انتخاب مواد بر اساس شرایط عملیاتی

محصول موجود 40CrNiMo، WR15E و WR30 را به عنوان گزینه‌های مواد لیست می‌کند.

ماده صحیح باید بر اساس نیاز واقعی انتقال انتخاب شود نه صرفاً انتخاب بالاترین درجه گران‌قیمت.

ملاحظات مهم شامل موارد زیر است:

• گشتاور انتقال واقعی
• سرعت پیچ
• هندسه ناخنک
• بار عملیاتی مداوم
• نوسان گشتاور
• فرمولاسیون مواد
• تاریخچه سرویس شفت موجود

اگر شفت قبلی به دلیل اضافه بار مکرر از کار افتاده است، صرفاً تغییر ماده ممکن است مشکل ریشه‌ای را حل نکند.

ظرفیت خروجی گیربکس و بار تولید واقعی نیز باید بررسی شوند.

تناسب ناخنک بر انتقال گشتاور و مونتاژ تأثیر می‌گذارد

ناخنک شفت گشتاور را به ناخنک داخلی هر المان پیچ منتقل می‌کند.

اگر تناسب بیش از حد شل شود، تغییرات مکرر گشتاور می‌تواند حرکت نسبی و سایش رابط را افزایش دهد.

اگر تناسب بیش از حد سفت باشد، نصب و برداشتن المان‌های پیچ ممکن است دشوار شود.

برای یک شفت اکسترودر دو پیچ 71 میلی‌متری، هدف درگیری ناخنک کنترل شده است که هم انتقال گشتاور قابل اعتماد و هم مونتاژ عملی المان پیچ را فراهم می‌کند.

این امر به ویژه زمانی اهمیت دارد که مشتری قصد دارد المان‌های پیچ موجود را حفظ کرده و فقط شفت را جایگزین کند.

تطابق با گیربکس و رابط‌های انتهایی

ناخنک پیچ تنها یک طرف مشکل جایگزینی است.

انتهای مقابل شفت نیز باید با سیستم انتقال و قفل‌کننده موجود مطابقت داشته باشد.

بنابراین، ارزیابی جایگزینی باید تأیید کند:

اتصال سمت گیربکس → طول شفت → موقعیت المان پیچ → ساختار قفل‌کننده جلو → آرایش خنک‌کننده

محصول فعلی را می‌توان با یا بدون سیستم خنک‌کننده بسته به طراحی دستگاه موجود پیکربندی کرد.

برای یک دستگاه قدیمی‌تر، حفظ این رابط‌ها می‌تواند به مشتری اجازه دهد شفت فرسوده را بدون اصلاح غیرضروری تجهیزات اکستروژن اطراف جایگزین کند.

چه زمانی شفت و المان‌های پیچ باید با هم بررسی شوند؟

اگر المان‌های پیچ جدید روی شفت قدیمی شل احساس می‌شوند، ممکن است ناخنک شفت قبلاً فرسوده شده باشد.

با این حال، ناخنک داخلی المان‌های پیچ موجود نیز می‌تواند فرسوده شود.

بنابراین، هنگامی که فاصله بیش از حد گزارش می‌شود، بهتر است بررسی شود:

ناخنک شفت + ناخنک داخلی المان پیچ + تناسب مونتاژ واقعی

جایگزینی فقط یک طرف از یک رابط به شدت فرسوده ممکن است تناسب مورد نظر را بازیابی نکند.

این همچنین به تعیین اینکه آیا مشتری فقط به یک شفت جدید نیاز دارد یا اینکه آیا المان‌های پیچ انتخاب شده باید همزمان جایگزین شوند، کمک می‌کند.

اطلاعات مورد نیاز برای بررسی جایگزینی

برای شروع، ارائه دهید:

1. مدل اکسترودر موجود یا کلاس دستگاه
2. نقشه یا نمونه شفت موجود
3. المان پیچ مطابق یا داده‌های ناخنک
4. طول کلی شفت
5. اطلاعات اتصال سمت گیربکس
6. عکس‌هایی از سایش ناخنک، تاب خوردگی یا آسیب

در صورت عدم وجود نقشه‌های اصلی، می‌توان شفت استفاده شده و المان‌های مطابق را اندازه‌گیری کرد تا ابعاد عملکردی بازسازی شوند.

سوالات متداول

آیا این شفت فقط با قطر پیچ 71 میلی‌متری انتخاب می‌شود؟

خیر. اندازه اسمی پیچ کلاس کلی دستگاه را مشخص می‌کند، اما هندسه ناخنک، طول شفت، رابط‌های انتهایی و ابعاد قفل‌کننده نیز باید مطابقت داشته باشند.

آیا می‌توانید شفت را بدون نقشه اصلی بسازید؟

بله. می‌توان شفت موجود و المان‌های پیچ مطابق را اندازه‌گیری کرد، اما ابتدا باید نواحی فرسوده شناسایی شوند.

آیا می‌توانم المان‌های پیچ موجود خود را حفظ کنم؟

در بسیاری از پروژه‌های جایگزینی، بله، به شرطی که ناخنک‌های داخلی و سایر سطوح مونتاژ آن‌ها در شرایط قابل قبول باقی بمانند.

آیا می‌توان مواد و ساختار خنک‌کننده را سفارشی کرد؟

بله. محصول فعلی از چندین گزینه مواد و پیکربندی با یا بدون خنک‌کننده شفت پشتیبانی می‌کند.

درخواست بررسی جایگزینی شفت 71 میلی‌متری

اگر خط اکستروژن کلاس 75 شما دارای شفت فرسوده، تاب خورده یا در دسترس نیست، شفت، نقشه یا ابعاد موجود را همراه با یک المان پیچ مطابق برای ما ارسال کنید.

ما می‌توانیم ارزیابی کنیم:

تناسب ناخنک → ابعاد شفت → رابط گیربکس → ساختار قفل‌کننده → مواد → پیکربندی خنک‌کننده

قبل از ساخت.

داده‌های شفت 71 میلی‌متری خود را برای بررسی جایگزینی OEM ارسال کنید
