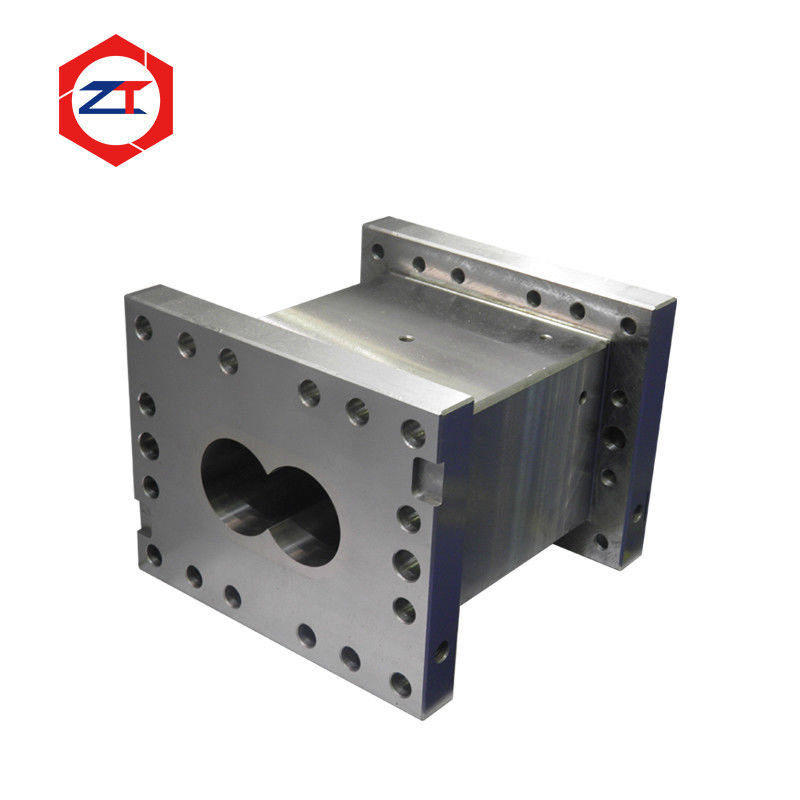

مجموعه 65 میلی متری دو پیچ بشکه و المان پیچ برای اکستروژن ورق PET

سیتی از بشکه و عنصر پیچ دوگانه 65 میلی متری برای اکستروزن ورق PET

این 65mm دو پیچ بشکه و عنصر پیچ مجموعه طراحی شده است برای خطوط پیت ورق اکستروژن که نیاز به اجزای جایگزین تطبیق یافته به جای خرید بشکه و عناصر پیچ به طور جداگانه.

پیکربندی بر اساس یک مدل 65 دو پیچ سیستم با یکΦ63 mm سوراخ بشکه و 52 mm فاصله مرکزیپیکربندی اصلی محصول ترکیبی از یک ساختار بشکه با پوشش کلی با عناصر پیچ W6Mo5Cr4V2 (6542) است و می تواند شامل بخش های بسته، تغذیه، تهویه و ترکیب بشکه باشد.

با ارزیابی عناصر بشکه و پیچ به عنوان یک سیستم کار، مجموعه جایگزینی به حفظ هندسه صحیح، سازگاری مونتاژ و فاصله پیچ به بشکه کمک می کند.

مشکلاتی که می تواند حل کند عبارتند از:

• عناصر بشکه و پیچ خریداری شده از منابع مختلف به درستی مطابقت ندارند
• فضای خالی بیش از حد پس از تعویض تنها عناصر پیچ فرسوده
• بشکه جدید نصب شده با پیچ های بسیار فرسوده موجود
• ابعاد نادرست اسپلین یا عنصر پیچ
• ابعاد بشکه های تهویه که با خط موجود PET مطابقت ندارند
• مشکل بازتولید یک پیکربندی قدیمی تر

مشخصات کلیدی

صفحه موجود محصول این ابعاد کلیدی مدل 65 را فهرست می کند و محصول را به عنوان یک بشکه با پوشش کلی همراه با 6542 عنصر پیچ شناسایی می کند.

چرا عناصر بشکه و پیچ را به عنوان یک مجموعه متناسب جایگزین کنیم؟

عناصر سوراخ بشکه و پیچ با هم کار می کنند تا فضای پردازش واقعی را در داخل یک اکسترودر دو پیچ ایجاد کنند.

در طول تولید طولانی مدت، هر دو جزء به تدریج فرسوده می شوند.

اگر فقط عناصر پیچ جایگزین شوند در حالی که سوراخ بشکه در حال حاضر بیش از حد بزرگ است، پیچ های جدید هنوز هم ممکن است با فضای خالی بیش از حد کار کنند.

به همین ترتیب، نصب یک بشکه جدید در حالی که همچنان به استفاده از عناصر پیچ به شدت فرسوده ممکن است وضعیت کاری اصلی را بازگرداند.

برای اکستروزن ورق PET، شفافیت کاری نادرست می تواند به:

• جریان برگشت مواد
• کاهش بهره وری حمل
• فشار ناپایدار
• تغییرات در رفتار پر کردن
• تکرار پذیری فرآیند پایین تر

برای سیستم های بسیار فرسوده، ارزیابی عناصر بشکه و پیچ با هم، مبنای بهتری برای تعویض فراهم می کند.

خروجی با پوشش کلی برای حفاظت از فرسایش

پیکربندی بشکه از یک بدن فولادی ساختاری همراه با یک پوشش کلی استفاده می کند.

این ساخت اجازه می دهد که مواد حفاری کار را با توجه به شرایط واقعی فرآیند انتخاب کنید در حالی که بدن بیرونی بشکه پشتیبانی ساختاری را فراهم می کند.

صفحه فعلی همچنین چندین گزینه پوشش و مواد بشکه را برای شرایط فرسایش، خوردگی و ترکیب فرسایش و خوردگی لیست می کند.

برای پردازش PET، انتخاب مواد باید شامل موارد زیر باشد:

• سطح آلودگی PET بازیافت شده
• مواد پرکننده یا افزودنی
• دمای پردازش
• الگوی فرسایش موجود بشکه
• طول عمر مورد نیاز
• شرایط تمیز کردن و کار

بنابراین پوشه باید بر اساس شرایط واقعی شکست و نه فقط سختی انتخاب شود.

W6Mo5Cr4V2 عناصر پیچ

W6Mo5Cr4V2، که معمولاً به عنوان 6542 شناخته می شود، برای عناصر پیچ در پیکربندی فعلی استفاده می شود.

عناصر پیچ جایگزین می توانند مطابق با ترتیب پیچ موجود ساخته شوند، از جمله:

• عناصر حمل
• عناصر خمکاری
• عناصر معکوس
• عناصر انتقالی
• پروفایل پیچ سفارشی

ابعاد مهم شامل قطر بیرونی، طول عنصر، پیچ، اسپلین داخلی و اتصال با عناصر پیچ مجاور است.

برای پروژه های جایگزینی، هر دو پروفایل کاری خارجی و اتصال آبهای داخلی باید با تجهیزات موجود مطابقت داشته باشند.

بخش های بشکه ای برای اکستروژن ورق PET

اکستروژن ورق PET ممکن است به بیش از یک بشکه بسته استاندارد نیاز داشته باشد.

بسته به پیکربندی ماشین، بخش های بشکه می توانند شامل:

• بشکه تغذیه
• بشکهای بسته شده
• بشکه تهویه
• بخش تهویه خلاء
• بشکه ترکیبی
• بخش فرآیند سفارشی

در صفحه موجود به طور خاص بشکهای تهویه و ترکیبی برای اکستروزن ورق PET مشخص شده است.

برای پردازش PET، بخش های تهویه به ویژه زمانی که فرآیند نیاز به حذف رطوبت یا اجزای فرار دارد، مهم است.

بنابراین بشکه های تهویه ی جایگزین نه تنها باید با فاصله ی سوراخ و مرکز، بلکه با باز شدن دریچه، رابط نصب و بخش های اطراف بشکه مطابقت داشته باشند.

تعویض دقیق از نقشه یا نمونه

مجموعه عناصر بشکه و پیچ را می توان بر اساس:

• نقشه های فنی اصلی
• نمونه های موجود بشکه
• نمونه های موجود از قطعات پیچ
• ابعاد اندازه گیری شده
• پیکربندی کامل پیچ

ابعاد مهم بشکه عبارتند از:

• سوراخ Φ63 میلی متر
• فاصله مرکزی 52 میلی متر
• طول بشکه
• چهره های اتصال
• موقعیت سوراخ بولت
• باز کردن تهویه
• رابط های گرمایش و خنک سازی

در مورد عناصر پیچ نیز باید spline، pitch، پروفایل و کل طول مونتاژ تایید شود.

هنگامی که قطعات فرسوده به عنوان نمونه استفاده می شوند، فرسودگی در خدمت باید قبل از تولید از ابعاد طراحی اصلی جدا شود.

تولید و بازرسی

بازرسی می تواند شامل:

• ابعاد سوراخ بشکه
• فاصله مرکز
• ابعاد رابط بشکه
• قطر بیرونی عنصر پیچ
• اسپلین داخلی
• طول و پروفایل عناصر
• بررسي مواد
• مهر و موم کانال خنک کننده
• سازگاری مونتاژ

داده های ابعاد را می توان پس از تأیید حفظ کرد تا سفارشات جایگزین مجدد آینده را ساده تر کند.

اطلاعات مورد نیاز برای ارزیابی

لطفا درج کنید:

1. مدل اکستروژر
2. نقشه یا نمونه در بشکه
3. نقشه و یا نمونه از عنصر پیچ
4. پیکربندی کامل پیچ، اگر در دسترس باشد
5. نوع ماده PET
6. PET تازه یا بازیافت شده
7. وضعیت خرابی فعلی
8. مواد موجود در بشکه و پیچ
9. پیکربندی تهویه
10. مقدار مورد نیاز

سوالات عمومی

آیا می توان عناصر بشکه و پیچ را با هم سفارش داد؟
بله، اين صفحه به طور خاص به عنوان يه مجموعه ي جايگزين شده قرار گرفته

قطر حفره 65 میلی متره؟
پیکربندی فعلی مدل 65 از یک سوراخ Φ63 میلی متر و فاصله مرکزی 52 میلی متر استفاده می کند.

آیا فقط قطعات فرسوده می توانند تعویض شوند؟
بله، اما قسمت های باقیمانده بشکه و پیچ باید بازرسی شوند تا اطمینان حاصل شود که فاصله کاری قابل قبول باقی می ماند.

آیا می توان مواد را ارتقا داد؟
بله، مواد پوشش بشکه و عنصر پیچ می توانند با توجه به شرایط واقعی فرسایش، خوردگی و پردازش PET مورد بررسی قرار گیرند.

نقشه بشکه، نمونه های عنصر پیچ یا ابعاد موجود خود را به ما بفرستید.ما می توانیم ارزیابی کنیم که آیا بشکه و پیچ باید با هم جایگزین و تایید ابعاد مهم قبل از تولید.

ارسال داده های بشکه و پیچ PET Extruder برای بررسی فنی
