دوک پیچ اکسترودر گیربکس
Created with Pixso. گیربکس اکسترودر دو پیچ با گشتاور بالا برای ترکیب پیوسته

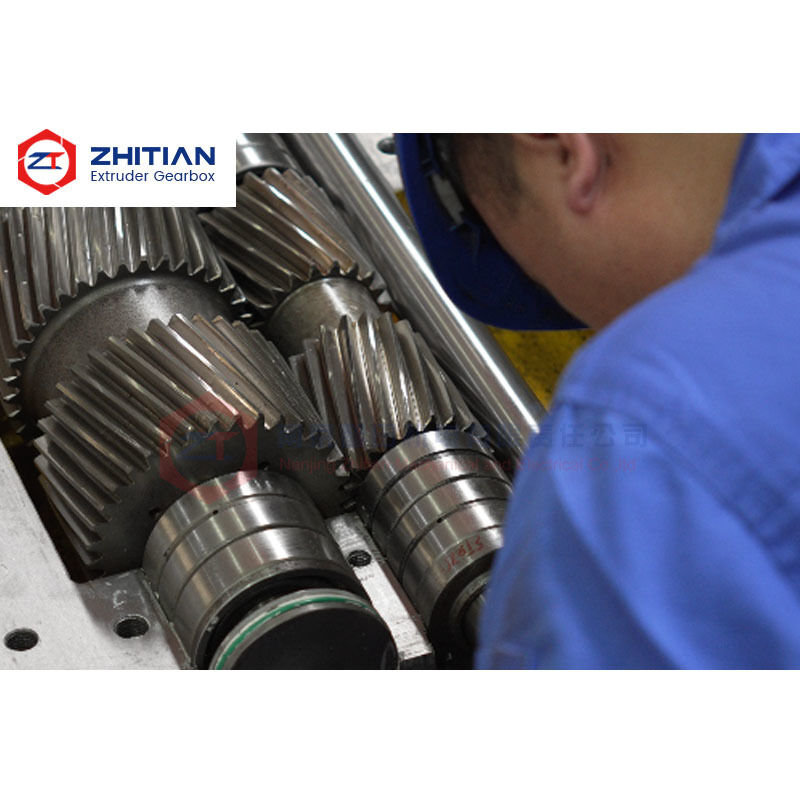

گیربکس اکسترودر دو پیچ با گشتاور بالا برای ترکیب پیوسته

Brand Name: Zhitian
Model Number: Customization
MOQ: 1
Price: Timely Quotation
Delivery Time: 35-50 Days
Payment Terms: T/T,L/C
Detail Information
محل منبع:
جیانگ سو، چین
گواهی:
Iso:9001
نوع گیربکس:
گیربکس اکسترودر دو پیچ دوتایی
سری گیربکس:
TDSN / STD / ZT-N / ZT-Z / ZT-E
چگالی گشتاور:
<7 تا 16-18 Nm/cm³، وابسته به سری
دقت دنده:
درجه 6
سختی چرخ دنده:
HRC 58-62
روغن کاری:
روغن کاری اجباری
خنک کننده:
خنک کننده روغن / مبدل حرارتی
پشتیبانی جایگزین:
طراحی، مدل یا رابط اندازه گیری شده
Packaging Details:
Wooden Case
قابلیت ارائه:
100 مجموعه / ماه
برجسته کردن:

گیربکس اکسترودر دو پیچ با گشتاور بالا

,

گیربکس اکسترودر دو پیچ برای کامپاندینگ

,

گیربکس اکسترودر کامپاندینگ پیوسته

توضیحات محصول

نیاز به تعویض یک بارگذاری بیش از حد، گرم شدن بیش از حد یا منسوخجعبه گیربکس دو پیچ اکسترودر?

این جعبه گیربکس با تورک بالا برای خطوط اکستروزن دو پیچ هم چرخش طراحی شده است که انتقال تورک پایدار، تراز دقیق دو خروجی و عملکرد مداوم قابل اعتماد بسیار مهم است.

به جای انتخاب یک گیربکس توسط قدرت موتور به تنهایی، ما در حال ارزیابی گشتاور عملیاتی واقعی، سرعت پیچ، نسبت کاهش، تغییرات بار،فاصله مرکزی و رابط های موجود ماشین قبل از توصیه پیکربندی گیربکس.

برای پروژه های جایگزین، ما را ارسال کنیدمدل یا عکس موجود گیربکس، قدرت موتور، سرعت خروجی پیچ و فاصله مرکز گره خروجیاین چهار پارامتر برای شروع یک ارزیابی فنی اولیه کافی است.

ZT-Z gearbox for twin screw extruder

آیا گیربکس Extruder موجود شما این مشکلات را نشان می دهد؟

مشکل گیربکس همیشه به خاطر یک گیر یا پرتوی آسیب دیده ایجاد نمی شود.

هشدارهای بارگذاری مکرر، افزایش دمای روغن، لرزش غیرطبیعی، سر و صدا دنده، سرعت پیچ ناپایدار،خرابی زودرس یا خاموش شدن مکرر می تواند نشان دهد که جعبه گیربکس موجود به درستی با شرایط عملیاتی واقعی مطابقت ندارد..

مشکلات معمول عبارتند از:

  • فشار بیش از حد جعبه گیربکس در هنگام پردازش چرخش بزرگ
  • دمای بیش از حد روغن در هنگام کار مداوم
  • دستگاه های شتاب دهنده یا لاغری
  • سرعت پیچ ناپایدار تحت بار فرآیند متغیر
  • عدم تطابق گودال خروجی یا رابط نصب
  • خرابی های مکرر پس از تعمیرات قبلی
  • مشکل در تهیه یک گیربکس اصلی منسوخ

صفحه محصول فعلی در حال حاضر در مورد بیش از حد بار، دمای روغن، پوشش و فرسایش دنده، سرعت پیچ ناپایدار و تعویض گیربکس های منسوخ است.این ارزش حفظ را دارد زیرا آنها به طور مستقیم با نقاط درد مشتری مطابقت دارند.

اگر گیربکس فعلی شما یکی از این مشکلات را دارد، اولین قدم باید شناسایی علت قبل از اینکه به سادگی مشخصات قدیمی را بازتولید کنید.

انتخاب جعبه گیربکس بر اساس نیاز واقعی به گشتاور

تراکم گشتاور بالاتر به طور خودکار بهتر نیست.

جعبه گیربکس مناسب باید ظرفیت انتقال کافی برای فرآیند واقعی را فراهم کند و در عین حال از مشخصات بیش از حد غیر ضروری جلوگیری کند.

ZHITIAN چندین سری گیربکس را برای نیازهای عملیاتی مختلف ارائه می دهد:

سری گیربکس تراکم تورک موقعیت معمول
شماره TDSN <7 Nm/cm3 فشار معمولی و فشار کم
بیماری های جنسی <9 Nm/cm3 کاربردهای استاندارد اکستروژن
ZT-N <13 Nm/cm3 مرکبات عمومی با گشتاور بالا
ZT-Z <15 Nm/cm3 ترکیب با بار بالاتر
ZT-E 16­18 Nm/cm3 پردازش مستمر در زمان چرخش بالا

این اجازه می دهد که انتخاب گیربکس بر اساس فرآیند اکستروز واقعی باشد نه اینکه به طور خودکار بالاترین مشخصات موجود را انتخاب کند.

کاربردها ممکن است شامل پلاستیک های مهندسی، ترکیبات تقویت شده با فیبر شیشه ای، فرمول های پرکننده بالا، masterbatch،پلیمرهای بازیافت شده و سایر فرآیندهای ترکیب مداوم که بار انتقال با مواد و شرایط عملیاتی تغییر می کند.

قدرت موتور به تنهایی کافی نیست

یک اشتباه رایج در انتخاب گیربکس استفاده از فقط kW موتور است.

برای همان قدرت موتور، گشتاور انتقال داده شده توسط جعبه گیربکس با سرعت و نسبت کاهش تغییر می کند. بنابراین انتخاب واقعی باید در نظر بگیرد:

قدرت موتور + سرعت ورودی + سرعت خروجی + نسبت دنده + گشتاور مورد نیاز + بار مداوم

یک موتور بزرگتر به طور خودکار به این معنی نیست که گیربکس می تواند به طور ایمن تمام قدرت نامی خود را در هر شرایط عملیاتی منتقل کند.

اگر گیربکس موجود بارگذاری بیش از حد مکرر را تجربه کرده باشد، آسیب دیده باشد یا افزایش درجه حرارت غیر طبیعی داشته باشد،به سادگی ساخت یک گیربکس دیگر با همان مشخصات اسمی ممکن است همان مشکل را تکرار کند.. وضعیت بار فعلی باید ابتدا بررسی شود. این اصل نیز در حال حاضر در صفحه موجود خود منعکس شده است و باید یک نقطه فروش مرکزی باقی بماند.

Internal structure diagram of the ZT-Z twin-screw extruder gearbox

آیا می تواند جایگزین گیربکس دو پیچ فعلی شما شود؟

برای یکتعویض جعبه گیربکس دو پیچ اکسترودر، ظرفیت انتقال فقط نصف مشکل است.

جعبه گیربکس جدید نیز باید از نظر مکانیکی با خط اکستروزن موجود مطابقت داشته باشد.

ابعاد جایگزین حیاتی عبارتند از:

فاصله مرکز شیفت خروجی، spline خروجی یا اتصال، موقعیت شیفت ورودی، ارتفاع شیفت، سطح نصب، الگوی سوراخ نصب و رابط های روان کننده / خنک کننده.

یک گیربکس جایگزین می تواند بر اساس یک نقشه اصلی، مدل گیربکس موجود یا رابط های ماشین اندازه گیری شده توسعه یابد. صفحه فعلی شما در حال حاضر از جایگزینی بر اساس نقشه ها پشتیبانی می کند،داده های مدل و ابعاد اندازه گیری شده.

این کار به ویژه در موارد زیر مفید است:

  • مدل اصلی گیربکس منسوخ شده
  • زمان تحویل OEM خیلی طولانی است
  • جعبه گیربکس موجود دچار خرابی های مکرر شده
  • فقط نقشه های جزئی در دسترس هستند
  • خط اکستروز باید رابط های مکانیکی موجود خود را حفظ کند

هدف این نیست که فقط یک گیربکس قابل نصب ساخته شود. جایگزین نیز باید با بار عملیاتی واقعی مطابقت داشته باشد.


Precision gear grinding for twin screw extruder gearbox transmission components Gear profile and pitch inspection for twin screw extruder gearbox quality control
Precision inspection of gearbox housing dimensions and bearing bores External forced lubrication and oil cooling system for twin screw extruder gearbox

انتقال قابل اطمینان برای ترکیب مداوم

یک جعبه گیربکس دارای تورک بالا باید به عنوان یک سیستم انتقال کامل کار کند.

انتقال دقيق دنده

دنده های آلیاژ فولادی دقیق کمک می کنند تا تماس دقیق دندان و انتقال قدرت پایدار را حفظ کنند. دقت دنده ها و درمان حرارتی به ویژه در هنگام کار مداوم با بار بالا مهم است.

پشتوانه

لوله های حمل باید با بارهای ترکیبی تولید شده توسط سیستم انتقال دو خروجی به فاصله نزدیک سازگار باشند.بنابراین انتخاب و نصب لاغری باید همراه با ساختار دنده و شاخه خروجی در نظر گرفته شود.

روغن زغال سنگ

جعبه گیربکس از روانکاری روغن اجباری برای تأمین روان کننده به موقعیت های مهم در گیربکس و پرتگاه استفاده می کند.

این سیستم می تواند شامل فیلتر، نظارت بر فشار، نظارت بر دمای و خنک کردن روغن با توجه به پیکربندی گیربکس باشد.محصول موجود شما در حال حاضر برجسته ترشح اجباری و خنک کننده روغن خارجی به عنوان پیکربندی های اصلی.

دمای بالای روغن نباید به طور خودکار به عنوان یک مشکل خنک کننده مورد توجه قرار گیرد. بار بیش از حد فرآیند، جریان نفت ناکافی، روغن نامناسب، فیلتر کردن مسدود شده، وضعیت لوله،تماس با دنده یا تراز نیز می تواند دمای را افزایش دهد.

مسائل مربوط به دقت جایگزینی

حتی زمانی که ظرفیت گشتاور کافی باشد، رابط های ناقص گیربکس می تواند باعث بار اضافی بر روی شاخه ها، لاجری ها و کوپلر ها شود.

بنابراین برای تولید جایگزین، ما بر روی:

فاصله مرکزی → رابط خروجی → موقعیت نصب → تراز گره → اتصال روان کننده

بازرسی جعبه دنده می تواند شامل دقت دنده، ابعاد میله، فاصله مرکز خروجی، رابط های نصب، عملیات روانکاری، بازرسی نشت و وضعیت بدون بار باشد.

نگه داشتن این سوابق همچنین سفارشات جایگزین و قطعات جایگزین را در آینده آسان تر می کند.

برای شروع به ما 4 پارامتر بفرست

تو دارینهباید قبل از تماس با ما یک مشخصات فنی کامل آماده کنید.

برای ارزیابی اولیه گیربکس، ارسال کنید:

  1. مدل موجود گیربکس یا عکس های روشن
  2. قدرت موتور
  3. سرعت خروجی پیچ مورد نیاز
  4. فاصله مرکز گودال خروجی

اگر در دسترس باشد، نقشه ها، نسبت گیربکس، ابعاد اسپلین، جریان واقعی موتور، مشکلات عملیاتی و اطلاعات روانکاری می توانند بعدا برای تأیید دقیق ارائه شوند.

این به طور عمدی ساده تر از صفحه فعلی است که از مشتری می خواهد تا 14 مورد را قبل از ارزیابی آماده کند.

پرسش های مکرر

آیا می توانید یک گیربکس را جایگزین کنید وقتی مدل اصلی دیگر در دسترس نیست؟

بله. تعویض را می توان از یک مدل موجود گیربکس، نقشه یا اندازه گیری رابط ماشین ارزیابی کرد. فاصله مرکز، رابط میله، ابعاد نصب،سرعت و بار عملیاتی باید تایید شود..

آیا قدرت موتور برای انتخاب یک گیربکس دو پیچ extruder کافی است؟

نه. قدرت موتور باید همراه با سرعت ورودی، سرعت خروجی، نسبت دنده، گشتاور مورد نیاز و بار عملیاتی مداوم در نظر گرفته شود.

چرا گیربکس اکسترودر بیش از حد گرم می شود؟

علل احتمالی شامل بار کار بیش از حد، گردش روغن ناکافی، روغن نامناسب، فیلتر کردن مسدود شده، مشکلات لاجری، وضعیت دیواره دنده، خطاهای تراز یا خنک سازی ناکافی است..سیستم انتقال و سیستم روانکاری باید به صورت همزمان ارزیابی شوند.

آیا همیشه باید گیربکس با بیشترین تراکم تورک را انتخاب کنم؟

نه، جعبه گیربکس باید ظرفیت ناقل و حاشیه کار کافی را برای فرآیند واقعی فراهم کند.انتخاب مشخصات بسیار بالاتر از مورد نیاز ممکن است بدون حل مشکل عملیاتی واقعی هزینه را افزایش دهد.

درخواست ارزیابی تعویض گیربکس

اگر گیربکس فعلی شما بیش از حد بارگذاری شده باشد، بیش از حد گرم شود، به طور مکرر شکست بخورد یا دیگر از منبع اصلی در دسترس نباشد، ابتدا اطلاعات اساسی ماشین را به ما ارسال کنید.

ما می توانیم ارزیابی کنیم:

ظرفیت گشتاور مورد نیاز → نسبت چرخ دنده → سرعت خروجی → فاصله مرکزی → رابط های جایگزینی → الزامات روانکاری و خنک کننده

اطلاعات گیربکس خود را برای ارزیابی فنی ارسال کنید

فقط با 4 پارامتر شروع کنید: مدل گیربکس یا عکس، قدرت موتور، سرعت پیچ و فاصله مرکز.
