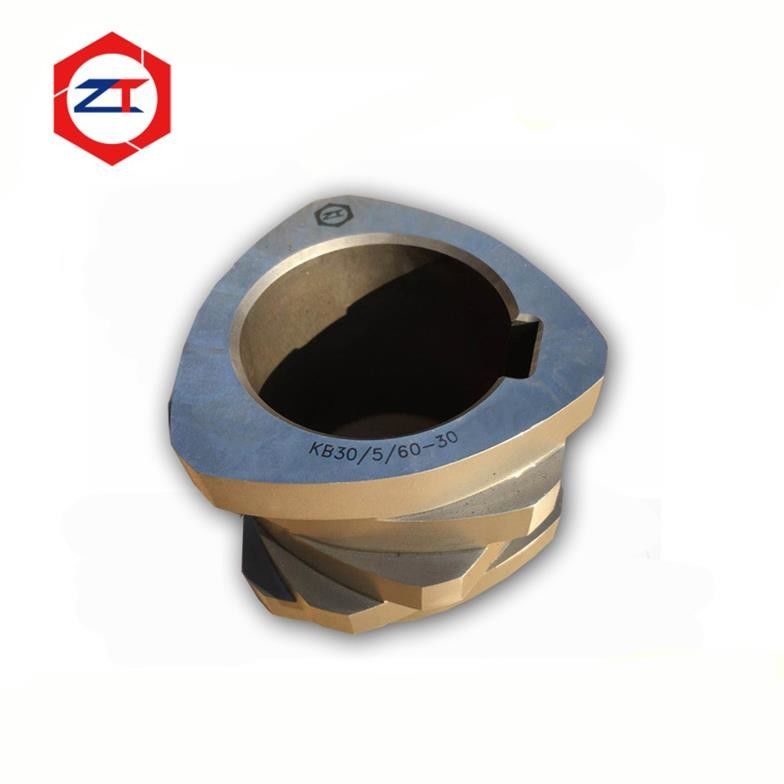

یک عنصر پیچ جایگزین باید بیش از اندازه نامی اکسترودر عمل کند. برای یک خط اکستروژن دو پیچ موجود کلاس 75، عنصر جدید باید قطر خارجی مورد نیاز، پروفیل کاری سه پره، طول، رابط اسپلاین، ابعاد سطح انتهایی و موقعیت مونتاژ را نیز بازتولید کند.
این عنصر پیچ اکسترودر دوگانه دقیق 71 میلیمتری برای کاربردهای جایگزینی OEM طراحی شده است که در آن سازگاری ابعادی و تناسب صحیح مونتاژ حیاتی است. این عنصر از فولاد ابزار W6Mo5Cr4V2 / 6542 استفاده میکند و با تلرانسهای ابعادی کنترلشده تولید میشود تا به حفظ سازگاری با مجموعه پیچ موجود کمک کند.
برای مشتریانی که فقط یک یا چند عنصر فرسوده را جایگزین میکنند، هندسه دقیق بهویژه مهم است زیرا قطعه جدید باید بهدرستی با عناصر اصلی باقیمانده که از قبل روی شفت نصب شدهاند، کار کند.
چرا دقت در یک عنصر پیچ جایگزین 71 میلیمتری اهمیت دارد
یک مجموعه پیچ دوگانه مدولار ممکن است حاوی عناصر انتقال، ورز دادن، مخلوط کردن و انتقال متعددی باشد. هر جزء در کنار جزء بعدی قرار میگیرد تا پیکربندی کامل پیچ را تشکیل دهد.
اگر یک عنصر جایگزین طول، پروفیل خارجی یا ابعاد سطح انتهایی نادرست داشته باشد، خطا به یک جزء محدود نمیشود. این میتواند بر روی پشته پیچ نهایی، موقعیت عنصر و وضعیت مونتاژ تأثیر بگذارد.
برای این عنصر پیچ 71 میلیمتری، تلرانسهای تولید کنترلشده شامل موارد زیر است:
- تلرانس طول: ±0.01 میلیمتر
- تلرانس OD: -0.03 / 0 میلیمتر
- تلرانس قوس انتقال: ±0.02 میلیمتر
این ابعاد کنترلشده بهویژه برای پروژههای جایگزینی OEM مهم هستند که در آنها عنصر جدید باید با یک سیستم پیچ موجود تناسب داشته باشد نه یک مجموعه کاملاً جدید.
هندسه سه پره باید با موقعیت فرآیند اصلی مطابقت داشته باشد
یک عنصر پیچ سه پره دارای هندسه کاری متفاوتی نسبت به عناصر تک یا دو پره معمولی است.
با این حال، سه پره نباید بهطور خودکار بهعنوان «بهتر» یا «عملکرد بالاتر» توصیف شوند. هندسه صحیح به پیکربندی پیچ اصلی و عملکرد عنصر در آن موقعیت فرآیند بستگی دارد.
برای یک پروژه جایگزینی OEM، هدف اصلی بازتولید دقیق پروفیل سه پره مورد نیاز است تا قطعه جایگزین به عملکرد مورد نظر در طراحی پیچ موجود ادامه دهد.
پارامترهای مهم جایگزینی شامل موارد زیر است:
- پروفیل سه پره
- قطر خارجی
- طول عنصر
- گام و فاصله
- هندسه انتقال
- رابط اسپلاین داخلی
- ابعاد سطح انتهایی
- موقعیت نصب در پیکربندی پیچ
اگر عنصر اصلی قبلاً فرسودگی قابل توجهی را تجربه کرده است، این ابعاد نباید مستقیماً کپی شوند بدون اینکه ابتدا مشخص شود کدام سطوح در طول سرویس مواد خود را از دست دادهاند.
فولاد ابزار W6Mo5Cr4V2 / 6542 برای کاربردهای در معرض سایش
عنصر 71 میلیمتری فعلی از W6Mo5Cr4V2 که معمولاً به عنوان فولاد ابزار 6542 شناخته میشود، ساخته شده است.
برای اکستروژن پیچ دوگانه، انتخاب مواد باید همیشه با شرایط واقعی عملیاتی مرتبط باشد. نرخ سایش بسته به نوع پلیمر، محتوای پرکننده، الیاف شیشه، افزودنیهای معدنی، سرعت پیچ، گشتاور و موقعیت عنصر در پیکربندی پیچ میتواند بهطور قابل توجهی متفاوت باشد.
فولاد ابزار میتواند یک راهحل عملی مقاوم در برابر سایش برای بسیاری از کاربردهای ترکیب ارائه دهد، اما سختترین یا گرانترین ماده بهطور خودکار انتخاب صحیح برای هر موقعیت نیست.
اگر عنصر 6542 موجود در حال حاضر عمر خدمتی قابل قبولی را ارائه میدهد، بازتولید مشخصات مواد اصلی ممکن است مناسب باشد. اگر سایش بهطور غیرعادی سریع باشد، قبل از ساخت صرفاً یک عنصر یکسان دیگر، باید شرایط فرآیند و مکانیسم سایش بررسی شود.
جایگزینی OEM به بیش از یک OD 71 میلیمتری نیاز دارد
قطر خارجی اسمی فقط نقطه شروع برای جایگزینی است.
یک عنصر پیچ جایگزین OEM دقیق باید همچنین مطابقت داشته باشد:
پروفیل کاری → گام و فاصله → طول عنصر → اسپلاین داخلی → سطوح انتهایی → هندسه انتقال → موقعیت در پیکربندی پیچ
رابط اسپلاین بهویژه مهم است زیرا عنصر پیچ را به شفت متصل میکند و گشتاور را از طریق مجموعه پیچ مدولار منتقل میکند.
اگر اسپلاین خیلی شل باشد، لقی بیش از حد میتواند به حرکت و سایش رابط کمک کند. اگر خیلی سفت باشد، نصب و برداشتن میتواند دشوار شود.
بنابراین هدف بازتولید تناسب اسپلاین مورد نیاز است، نه صرفاً ساخت قطعهای با ظاهر خارجی یکسان.
چرا دقت سطح انتهایی و طول اهمیت دارد
عناصر پیچ متعدد بهطور مداوم در طول شفت مونتاژ میشوند.
این بدان معناست که یک خطای ابعادی کوچک در یک عنصر میتواند به خطای انباشته شده هنگام نصب بسیاری از عناصر در کنار هم کمک کند.
طول عنصر کنترلشده و سطوح انتهایی با دقت ماشینکاری شده به حفظ پشته پیچ کلی طراحی شده و تماس صحیح بین اجزای مجاور کمک میکند.
این امر بهویژه زمانی اهمیت پیدا میکند که مشتریان فقط چندین عنصر فرسوده را جایگزین میکنند در حالی که مجموعه پیچ باقیمانده را حفظ میکنند.
قطعات جدید باید بدون ایجاد شکافهای غیرمنتظره، تداخل یا تغییر در طول پشته کلی، در مجموعه موجود ادغام شوند.
جایگزینی یک عنصر فرسوده از یک نمونه قدیمی
یک نقشه اصلی مرجع ترجیحی برای جایگزینی OEM است، اما همیشه برای خطوط اکستروژن قدیمیتر در دسترس نیست.
یک عنصر پیچ موجود نیز میتواند اندازهگیری شده و به عنوان مرجع جایگزینی استفاده شود.
با این حال، یک جزء فرسوده نباید کورکورانه کپی شود.
قبل از تعیین ابعاد تولید جدید، عنصر فرسوده باید ارزیابی شود تا موارد زیر شناسایی شود:
- سطوح مرجع اصلی
- سطوح پره فرسوده
- تغییرات در قطر خارجی
- سایش اسپلاین
- وضعیت سطح انتهایی
- سایش پروفیل انتقال
در صورت امکان، مقایسه عنصر فرسوده با عناصر مجاور، رابط شفت یا سایر دادههای ابعادی اصلی میتواند به بازسازی هندسه عملکردی صحیح کمک کند.
آیا فقط عناصر پیچ فرسوده قابل تعویض هستند؟
در بسیاری از سیستمهای پیچ دوگانه مدولار، بله.
اگر شفت، بشکه و عناصر پیچ باقیمانده هنوز در شرایط قابل قبولی باشند، میتوان عناصر فرسوده فردی را برای جایگزینی ارزیابی کرد به جای اینکه بهطور خودکار کل مجموعه پیچ را جایگزین کرد.
الزامات مهم سازگاری ابعادی و عملکردی است.
عنصر جایگزین باید با اسپلاین شفت موجود، عناصر همسایه و موقعیت فرآیند اصلی مطابقت داشته باشد.
به همین دلیل، توصیه میکنیم قبل از ساخت قطعه جایگزین، موقعیت فرسوده در پیکربندی پیچ را شناسایی کنید.
چه اطلاعاتی برای بررسی جایگزینی مورد نیاز است؟
برای ارزیابی اولیه، لطفاً موارد زیر را ارائه دهید:
- مدل اکسترودر یا اطلاعات دستگاه کلاس 75
- نقشه یا نمونه عنصر پیچ موجود
- موقعیت عنصر پیچ در پیکربندی پیچ
- اطلاعات پلیمر و پرکننده پردازش شده
- عکسهای عنصر فرسوده
- اطلاعات شفت یا اسپلاین مطابق، در صورت موجود بودن
اگر نقشه اصلی در دسترس نیست، عنصر موجود پس از شناسایی نواحی فرسوده قابل اندازهگیری است.
سوالات متداول
آیا OD 71 میلیمتری برای ساخت عنصر پیچ جایگزین کافی است؟
خیر. پروفیل کاری، طول عنصر، گام، اسپلاین، سطوح انتهایی و هندسه انتقال نیز باید با مجموعه پیچ موجود مطابقت داشته باشند.
چرا تلرانس ابعادی برای جایگزینی عنصر فردی مهم است؟
زیرا عنصر جدید باید بهدرستی با عناصر همسایه موجود مونتاژ شود. خطاهای طول یا پروفیل میتوانند بر تناسب و ابعاد کل پشته پیچ تأثیر بگذارند.
آیا عنصر سه پره همیشه بهتر از طراحی دو پره است؟
خیر. تعداد پرهها و هندسه باید با عملکرد فرآیند اصلی و پیکربندی پیچ مطابقت داشته باشد. هدف جایگزینی OEM تطابق عملکردی دقیق است نه تغییر هندسه بدون ارزیابی فرآیند.
آیا میتوان از یک عنصر پیچ فرسوده به عنوان نمونه استفاده کرد؟
بله. با این حال، سطوح فرسوده باید ابتدا شناسایی شوند تا سایش سرویس در عنصر جدید بازتولید نشود.
آیا فقط یک یا چند عنصر فرسوده قابل تعویض هستند؟
بله، زمانی که مجموعه پیچ باقیمانده، شفت و بشکه هنوز برای استفاده مداوم مناسب هستند و عناصر جایگزین میتوانند بهطور دقیق مطابقت داده شوند.
درخواست بررسی جایگزینی عنصر پیچ 71 میلیمتری
اگر خط اکستروژن کلاس 75 شما دارای عناصر پیچ سه پره فرسوده است، عنصر موجود، نقشه یا اطلاعات ابعادی را به همراه موقعیت آن در پیکربندی پیچ برای ما ارسال کنید.
ما میتوانیم موارد زیر را ارزیابی کنیم:
ابعاد 71 میلیمتری → پروفیل سه پره → رابط اسپلاین → طول عنصر → تناسب سطح انتهایی → مواد → سازگاری جایگزینی OEM
